薩科微 SL27517A 驅動方案

應用案例|Application Cases|

2025-07-15 19:13:20 990

深圳市薩科微slkor（m.jianzhugc.com）半導體有限公司技術骨干來自清華大學，以新材料新工藝新產品引領公司發展，掌握國際*的第三代半導體碳化硅功率器件技術。薩科微集電子產品的設計開發、生產和銷售一體化的高新科技企業，為客戶提供可靠的產品和配套的技術服務。

1.1 名稱：薩科微SL27517A驅動MOSFET方案

1.2 應用：電動工具，電機控制，交直流轉換器，工業控制等

2.性能參數對標，兼容性強

2.1 對稱驅動能力

薩科微SL27517A是一款4A單通道柵極驅動在替代TI的UCC27517DBVR(TI德州儀器)時具備多項顯著的優勢。主要性能體現在主要體現在性能兼容性、成本控制、設計靈活性及供應穩定性等方面。

薩科微 SL27517A 在 VDD=12V 時提供 4A 灌/拉峰值電流（對稱驅動），與UCC27517的4A源極/汲極電流能力完全一致，可高效驅動 MOSFET、IGBT等功率器件，適用于開關電源、DC-DC轉換器等場景。

薩科微SL27517A可以做到寬電壓范圍，工作電壓范圍為 4.5V-20V，略優于UCC27517（TI德州儀器）的參數 4.5V-18V，尤其在低壓或電池供電場景（如便攜設備）中適應性更強。

2.2 低延時與高速響應

薩科微SL27517A均具備短傳播延遲（典型值 12ns）和快速升降時間（6ns/11ns），確保開關損耗最小化，適合高頻應用如數字電源和GaN器件驅動。

3.設計靈活性與安全性提升 3.1. 雙輸入配置和功耗

薩科微SL27517A支持反相（IN-）或正相（IN+）輸入模式，通過雙引腳設計靈活適配不同邏輯控制需求，簡化電路設計。

3.2 懸空輸入保護

當輸入引腳懸空時，薩科微SL27517A 輸出自動鎖定低電平，避免功率管誤觸發，增強系統可靠性。

3.3 低靜態功耗

靜態電流極小，特別適合電池供電或低功耗場景（如太陽能設備、UPS）。

4.薩科微 SL27517A 在大功率驅動場景的典型應用

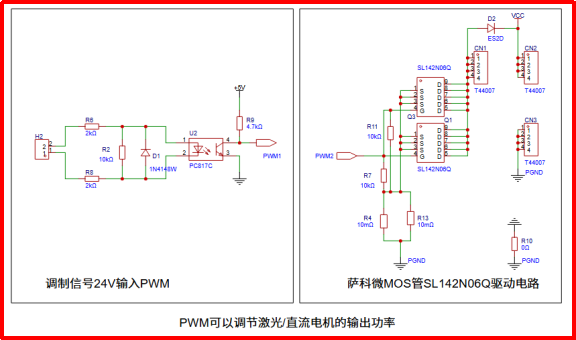

應用原理：

4.1 輸入端調制信號給一個PWM波形驅動薩科微PC817光耦U2,這里2脈沖波形高電平時候光耦在6MA左右（也可采用5V控制通過改限流電阻R6和R8的阻值），光耦U2主要是信號隔離，光耦供電由DC-DC電源管理薩科微slkor（m.jianzhugc.com）LM2596S-5.0提供5V電壓，外部調制信號可以由PL給出，D1為薩科微開關二極管此處是續流，當調制信號反接時候二極管導通保護光耦U2，U1為柵極驅動芯片薩科微SL27517A，是單通道4A的高速低側柵極驅動器，可以高效安全地驅動MOSFET、IGBT等，低傳播延遲以及緊湊的SOT-23封裝，靜態電流極小等特點，使得MOSFET的開關頻率可以達到數百kHz。這款芯片非常適合用于服務器和通訊電源的同步整流驅動和工業領域的場景。

4.2 給工程師幾點建議：

薩科微柵極驅動芯片SL27517A在該電路中為12V供電，5腳輸出高電平時候驅動MOS管薩科微SL142N06Q導通驅動負載工作，MOS管薩科微SL142N06Q在柵極驅動10V時候漏源兩端電流典型值20A，2.6mΩ低導通內阻，非常適合高速開關控制和同步整流等領域，R3電阻值選取應根據實際PCB布線和布局來操作，這里選100Ω，R3布局應該靠近MOS管的柵極，布線路徑要短，減少寄生電感。D3為開關二極管在主要加速MOS管的關斷，按照實際情況來增加。

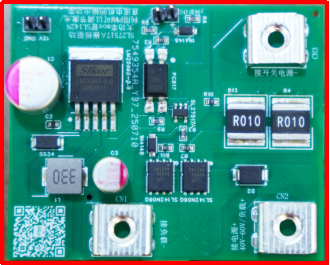

5.薩科微SL27517A柵極驅動對應的DEMO板如下圖

薩科微SL27517A柵極驅動對應DEMO板實物圖

5.1 該DEMO板采用雙層PCB設計，薩科微slkor（m.jianzhugc.com）SL27517A在驅動大功率MOS管SL142N06Q并聯結構時候，MOS管兩端能過較大電流，DEMO板加大了電源鋪銅面積并且雙面鋪銅，方便散熱和過大電流.CN2和CN1接電機或者激光泵，CN2和CN3接開關電源并且電源電壓最大60V(可以根據實際需求接12V-60V).薩科微SL27517A低延時特點使得其在PWM驅動大功率MOS管時得到廣泛應用。DEMO板上有薩科微品牌logo，用戶可以直接掃碼關注薩科微半導體最新動態。

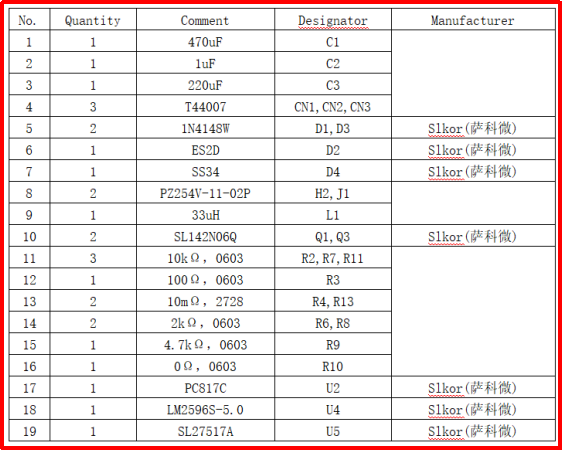

6.薩科微SL27517A柵極驅動DEMO板BOM表信息如下：
