在現代電子系統中，精確的電壓參考對于確保電路的穩定性和性能至關重要。基準電壓源作為提供穩定電壓參考的關鍵元件，其精度和穩定性直接影響到整個系統的性能。在眾多實現基準電壓源的元件中，薩科微slkor穩壓二極管ZM4744A憑借其獨特的優勢，在電子設計中扮演著不可或缺的角色。

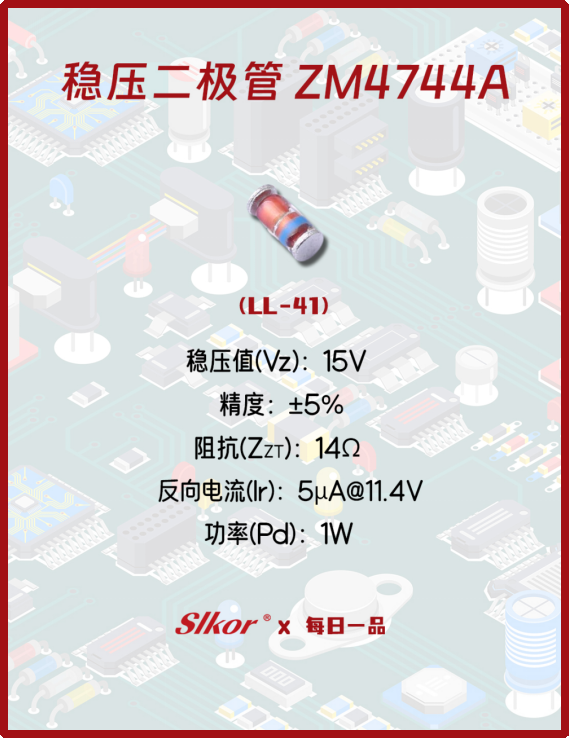

薩科微Slkor穩壓二極管ZM4744A產品圖

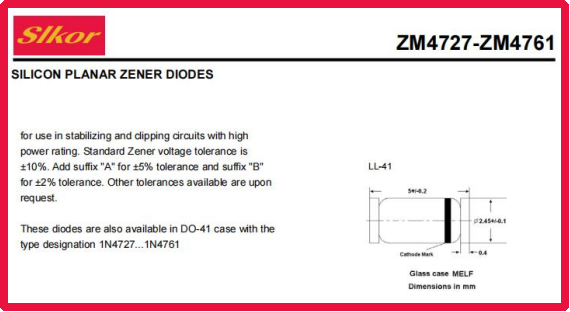

薩科微Slkor穩壓二極管ZM4744A規格書

薩科微slkor穩壓二極管ZM4744A的技術特性

ZM4744A穩壓二極管具有一系列顯著的技術參數，這些參數決定了其在電路中的性能和穩定性。

穩壓值（標稱值）：ZM4744A的穩壓值為15V，這意味著在正常工作條件下，該二極管能夠保持約15V的穩定輸出電壓。這對于需要精確電壓控制的電路至關重要。

精度：±5%的精度確保了ZM4744A在多種環境下都能提供可靠的電壓穩定性能。這種精度使得ZM4744A在各種應用場景中都能得到廣泛的應用。

功率：1W的功率意味著ZM4744A能夠承受較高的功耗，從而適應各種高負載的應用場景。同時，高功率也保證了二極管的穩定性和可靠性。

反向電流(Ir)：在11.4V的反向電壓下，ZM4744A的反向電流僅為5μA。這一特性使得該二極管在反向電壓下具有較低的功耗和熱量產生，從而延長了使用壽命。

阻抗(Zzt)：ZM4744A的阻抗為14Ω，這一參數決定了二極管在電路中的電流限制能力。適當的阻抗值有助于保護電路免受過大電流的損害。

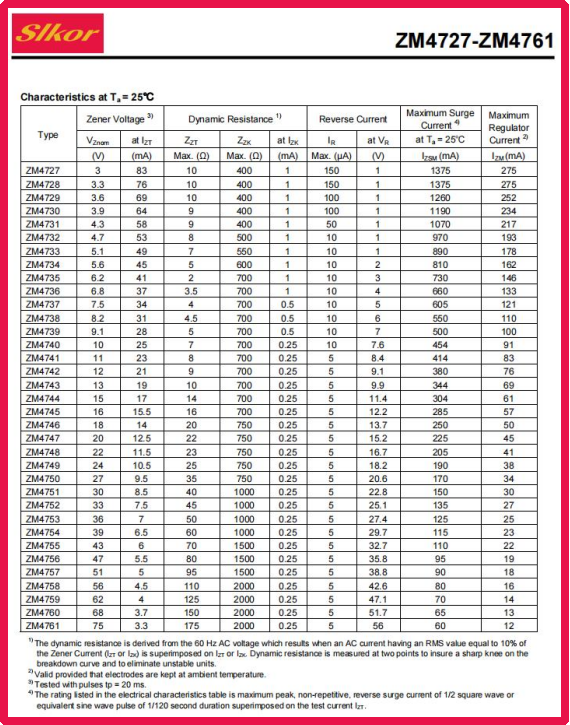

薩科微Slkor穩壓二極管ZM4744A相關參數

基準電壓源的實現方式多種多樣，其中就包括穩壓二極管ZM4744A

原理：利用穩壓二極管在反向擊穿時能夠保持穩定的電壓輸出的特性，實現基準電壓源。

優點：簡單、成本低、穩定性好。

舉例：如ZM4744A穩壓二極管，其穩壓值為15V，精度達到±5%，功率為1W，能夠在各種工作條件下提供穩定的電壓參考。

薩科微slkor穩壓二極管ZM4744A在基準電壓源中的應用

基準電壓源的主要作用是為電路提供一個穩定、精確的電壓參考。在許多電子系統中，如模擬電路、數字電路、傳感器電路等，都需要一個穩定的電壓源來提供精確的電壓參考。穩壓二極管正是實現這一功能的理想元件。

穩定性好：穩壓二極管在反向擊穿時，能夠保持穩定的電壓輸出，且輸出電壓隨溫度變化較小。這使得它能夠在各種工作條件下提供穩定的電壓參考，確保電路的穩定性和性能。

精度高：穩壓二極管的穩壓精度通常較高，能夠滿足大多數電子系統對電壓精度的要求。這使得基于穩壓二極管的基準電壓源能夠提供高精度的電壓參考，滿足高精度電路的需求。

可靠性高：穩壓二極管結構簡單，可靠性高，能夠在長時間內穩定運行。這使得基于穩壓二極管的基準電壓源具有較高的可靠性和穩定性，能夠滿足各種應用場景的需求。

基于穩壓二極管的基準電壓源設計

在設計基于穩壓二極管的基準電壓源時，需要考慮以下幾個因素：

穩壓二極管的選型：需要根據具體應用場景選擇合適的穩壓二極管型號。不同型號的穩壓二極管具有不同的穩壓值和精度，需要根據實際需求進行選擇。

電路布局與布線：合理的電路布局和布線對于提高基準電壓源的穩定性和精度至關重要。應避免電路中的干擾和噪聲對基準電壓源的影響。

溫度補償：由于穩壓二極管的輸出電壓會隨溫度變化而略有變化，因此需要進行溫度補償以提高基準電壓源的穩定性。可以采用溫度補償電路來減小溫度變化對輸出電壓的影響。

薩科微穩壓二極管（齊納二極管）

薩科微slkor榮譽資質和科研成果

關于薩科微slkor：

薩科微半導體總部設在中國廣東省深圳市，以新材料、新工藝、新產品驅動公司的發展，薩科微技術團隊主要來自韓國延世大學和清華大學，掌握國際*的碳化硅MOSFET生產工藝，及第五代超快恢復功率二極管SBD技術。由最初的FABLESS設計公司，發展成為集設計研發、生產制造、銷售和技術服務一體化的綜合型公司。薩科微是優秀的高新技術企業，擁有ISO9001質量管理體系和歐盟RoHS和REACH等多項認證。

ZM4744A至產品詳細網頁
