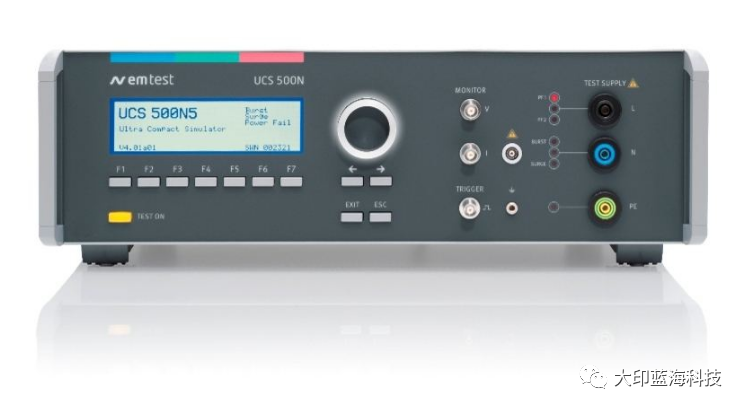

EMC測試電壓跌落DIPS 電壓跌落DIPS EMC測試方法

電壓暫降和電壓中斷是由電網、電力設施的故障或負荷突然出現大的變化引起的。電壓變化是由連接到電網的負荷的連續變化引起的。如果EUT對電源電壓的變化不能及時作出反應，就有可能引發故障。

本方法適用于額定輸入電流每相不超過16A、連接到50Hz/60Hz交流電網的電氣和電子設備，對于電流大于16A的測試要求，有IEC 61000-4-34標準規定。

電壓暫降的測試等級以%UT（暫降后剩余電壓為參考電壓的百分比）表示：0%，40%，70%，80%。短時中斷，一般指電源完全中斷達250個周期（50Hz）或者300個周期（60Hz）。電壓變化，一般指突變到70%后維持1個周期，再經過25/30個周期后恢復到參考電壓的情況。

電壓跌落，關閉電源和斷電對設備產生的影響：

1、按鍵式關閉電源是告知 CPU 工作完畢，CPU 進入關機程序，完成特定的操作。如：關閉各個輸出端口， 機械執行裝置復位，保存當前工作參數，熄滅顯示器。

2、突然斷電 CPU 沒有足夠的時間完成關機任務，再次開機有可能帶來麻煩。如：設備故障，或者自檢發現上次關機異常，進入修復、校驗程序，造成啟動時間延長。

3、異常斷電對 CPU 有監視電源電壓、或者有后備電池的設備則無妨，CPU 在電壓跌落至低工作電壓之前，會采取必要的措施，直至進入關機程序。

4、對高電壓、大電流輸出的設備，異常斷電的危害是很大的，自感電勢等過激反應有可能損壞保護電路，甚至功率輸出模塊本身。

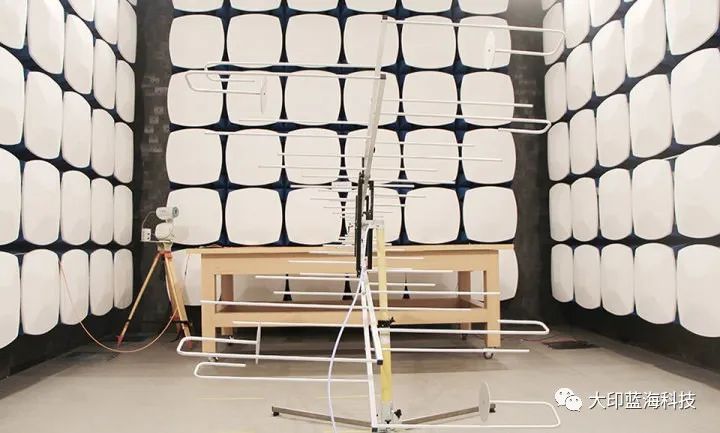

電源EMI電磁干擾

隨著電子技術的日新月異，各種電子器材也相繼出現在我們生活之中，這些器材有的是單獨工作的，有的是和其它器材一起構成整個系統工作的。電子器材的電路工作方式有些是模擬的，有些是數字的，或是模擬與數字兩者皆有的。在這日益增多的電子設備及大量設施里，造成了極為嚴重的電磁信號污染，即我們常說的電磁干擾。例如一些汽車的引擎點火會對電視機造成干擾，以條紋方式出現在電視畫面上；或?qū)κ找魴C造成干擾，以炒豆聲或背景噪聲方式出現于音箱里。而聆聽音響時可能被電梯或高頻率設備所產生的噪聲串入音響器材，造成刺耳的聲音輸出等等。

超容高感電抗儲能型電源凈化濾波

大印藍海科技  產品  UB0001PF-24DS-E (5A)系列 5~12~24VDC5A 低內阻廣譜型電源EMC凈化濾波 內置大印藍海PowerFilter TM廣譜型超容高電抗儲能型共模電磁干擾抑制專利技術 內置多階2級寬頻帶共模及差模抑制電路，5A連續電流超強共模扼流圈及共模差模X-Y高頻干擾噪聲吸收型濾波電容，脈沖雜波吸收和電涌ESD及DIPs電壓跌落電涌沖擊OVP/OCP保護功能，寬大鏍絲+和－以及接線接地端子 CE/FCC/ROHS/EMC國際標準兼容 灌封工藝 可工程安裝機殼。

適用于 能源電力石油化工、工業精密數據傳感采集、自動化控制、LED驅動電源降噪、車載充電BMS、電動車電動座椅以及無刷電機驅動電源CE噪聲過濾 高達88dB廣譜型共模抑制 專利技術多階級寬頻帶濾波 直流電源EMC凈化強降噪 工業儀器精密數據采集降噪 解決傳導連續騷擾型干擾 -45度至+85度工業級溫度 CE/FCC/ROHS/EMC國際標準兼容。
