薩科微基礎型電源開關拓?fù)浣Y(jié)構圖分享（3）

發布時間：2022-03-17作者來源：薩科微瀏覽：2060

開關電源拓?fù)浣Y(jié)構圖千變?nèi)f化，但不管如何變化基本是基于基礎型電源拓?fù)浣Y(jié)構圖的組合或變形，基礎型開關電源拓?fù)浣Y(jié)構圖歸納起來基本是14種，接下來就個大家做一下介紹。

二、基本的脈沖寬度調制波形

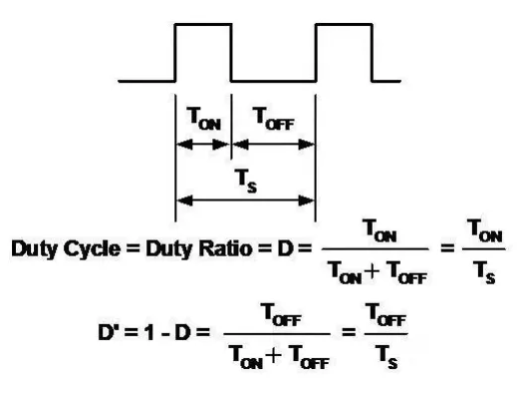

這些拓?fù)浣Y(jié)構都與開關式電路有關，基本的脈沖寬度調制波形定義如下：

八、Two-Transistor Forward雙晶體管正激

特點： ■ 兩個開關同時工作。 ■ 開關斷開時，存儲在變壓器中的能量使初級的極性反向，使二極管導通。主要優點： ■ 每個開關上的電壓永遠不會超過輸入電壓。

■ 無需對繞組磁道復位。

以上就是常見的開關電源拓?fù)浣Y(jié)構，還有許多拓?fù)浣Y(jié)構，但大多是此處所述拓?fù)涞慕M合或變形，每種拓?fù)浣Y(jié)構包含獨特的設計權衡，薩科微也做了些整理，往后將陸續給大家分享。
