薩科微分享比較常見的開關電源拓?fù)鋱D（2）

發布時間：2022-03-17作者來源：薩科微瀏覽：2506

開關電源拓?fù)鋱D，作為電子工程師來說應該并不陌生，比較常見的基礎型拓?fù)鋱D大約14種，每種都有自身的特點和適用場合。另外還有更多的拓?fù)浣Y(jié)構圖大多也是這些基礎型的組合或變形。以下分享兩種比較常見的，了解下它們電路結構的工作原理與基本特性。

一、Buck 降壓

特點： ■ 把輸入降至一個較低的電壓 ■ 可能是最簡單的電路 ■ 電感/電容濾波器濾平開關后的方波 ■ 輸出總是小于或等于輸入 ■ 輸入電流不連續 (斬波)

■ 輸出電流平滑

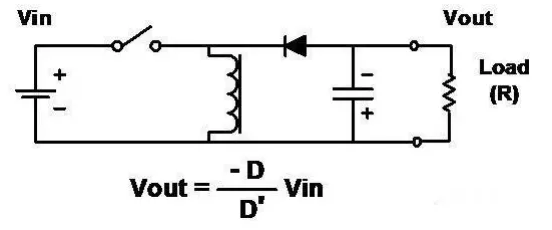

二、Buck-Boost 降壓-升壓

特點： ■ 電感、開關和二極管的另一種安排方法 ■ 結合了降壓和升壓電路的缺點 ■ 輸入電流不連續 (斬波) ■ 輸出電流也不連續 (斬波) ■ 輸出總是與輸入反向 (注意電容的極性)，但是幅度可以小于或大于輸入 ■ “反激”變換器實際是降壓-升壓電路隔離（變壓器耦合）形式。

以上就是常見的開關電源拓?fù)浣Y(jié)構，還有許多拓?fù)浣Y(jié)構，但大多是此處所述拓?fù)涞慕M合或變形，每種拓?fù)浣Y(jié)構包含獨特的設計權衡，薩科微也做了些整理，往后將陸續給大家分享。
