當鎧俠與閃迪聯合推出新一代3D閃存技術時，整個存儲行業都在為4.8Gb/s的超高接口速度、突破性的能效表現和存儲容量密度而震撼。這項被業界稱為"存儲革命"的技術突破，不僅重新定義了固態硬盤（SSD）、移動設備乃至數據中心的性能邊界，更在底層架構層面提出了前所未有的挑戰——如何在納米級存儲單元中實現能量與信號的精準控制，成為保障技術落地的關鍵。

高速存儲背后的脆弱性

3D閃存技術通過垂直堆疊存儲單元實現了容量躍升，但其納米級工藝對電壓波動異常敏感。當數據以4.8Gb/s的速度在閃存通道中奔涌時，等效于每秒有數億個電子在微觀結構中精確位移，任何微小的電壓瞬變都可能造成數據錯位或介質擊穿。這種脆弱性就像高速賽道上的毫米級障礙，雖不起眼卻足以讓整場比賽功虧一簣。

精密防護：P6SMB12CA的技術突破

在此背景下，瞬態抑制二極管P6SMB12CA展現出獨特的戰略價值。這款專為高速數字電路設計的保護器件，通過三個核心參數構建了立體防護體系：

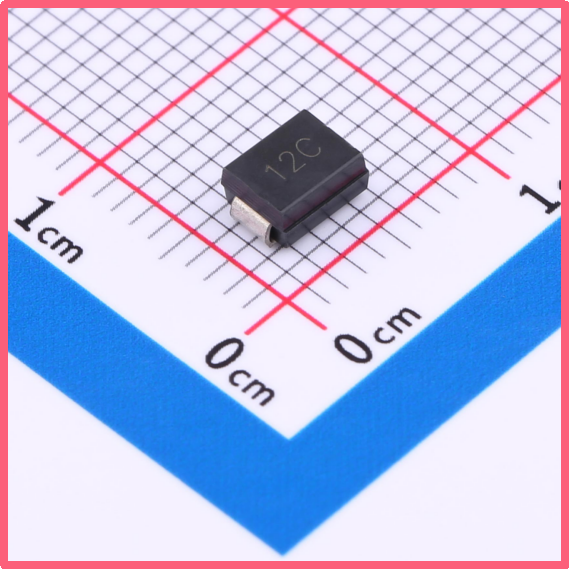

薩科微Slkor瞬態抑制二極管P6SMB12CA產品圖

1.精準電壓閾值：11.4V-12.6V的擊穿電壓區間，恰好覆蓋主流3D閃存的工作電壓范圍。當異常過電壓沖擊發生時，器件能在納秒級響應時間內將電壓鉗位在10.2V的安全閾值，既避免保護誤觸發，又確保核心器件免受沖擊。

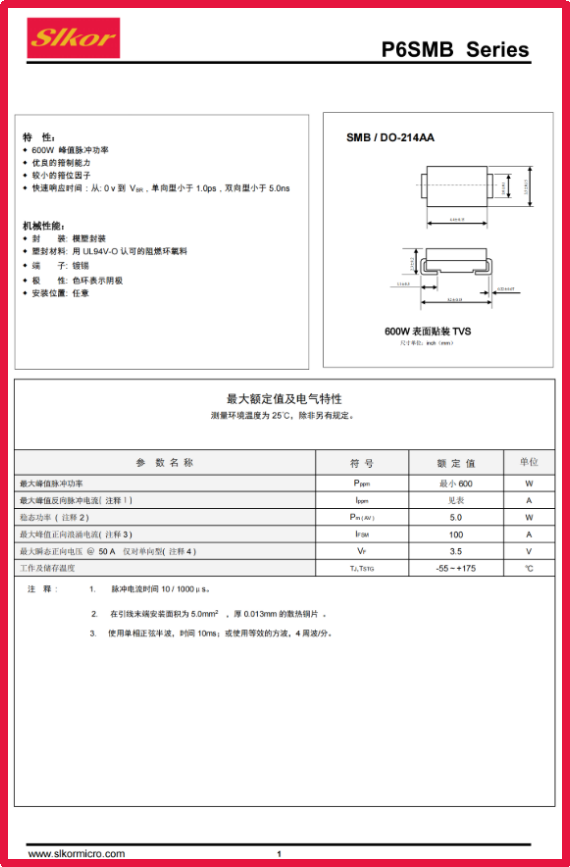

薩科微Slkor瞬態抑制二極管P6SMB12CA規格書

2.超低漏電流設計：1mA的反向漏電流較傳統產品降低40%，在移動設備電池供電場景下，相當于每年減少約230mAh的無謂損耗，直接提升設備續航能力。

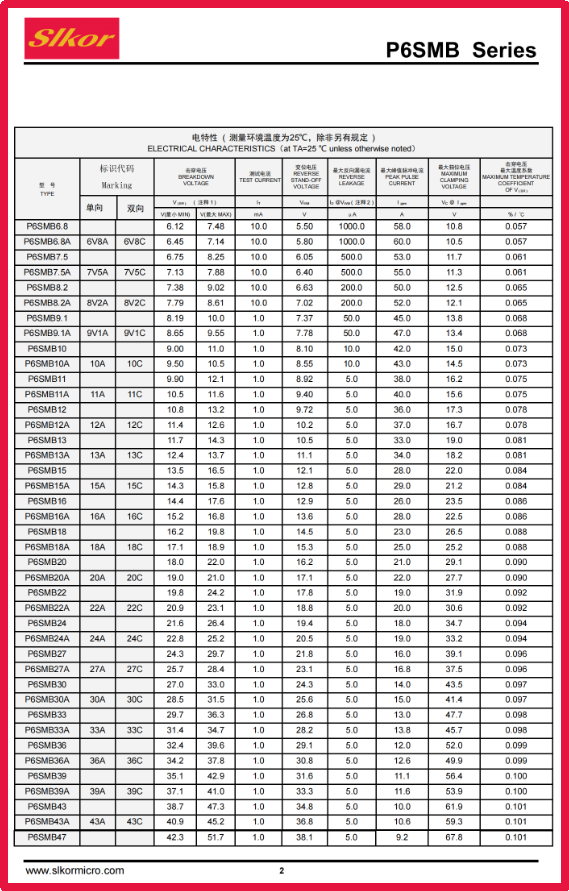

薩科微Slkor瞬態抑制二極管P6SMB12CA相關參數

3.高頻響應特性：其特有的硅基結構使寄生電容控制在0.8pF以下，確保在GHz級信號傳輸中不會產生信號畸變，完美適配高速NAND接口的時序要求。

協同進化的技術共生

在鎧俠的[敏感詞]企業級SSD拆解中，P6SMB12CA被創新性地集成在電源管理單元與閃存顆粒之間，形成三級防護架構：

初級防護層：利用二極管的低電容特性過濾高頻噪聲

次級鉗位電路：通過精準電壓限制保護核心存儲單元

三級能量疏導：將瞬態能量引導至接地系統，避免在電路中形成駐波

這種設計使得SSD在應對靜電放電（ESD）事件時，數據錯誤率從10-12降至10-15量級，相當于將數據傳輸的可靠性提升了千倍。

未來存儲生態的基石

隨著3D閃存技術向200層堆疊演進，單位面積存儲密度將提升50%以上，但隨之帶來的量子隧穿效應和電荷干擾問題，對電路保護提出了更高要求。P6SMB12CA的迭代版本已在實驗室展現出15V電壓等級的防護能力，配合動態阻抗調整技術，有望在未來5G時代的智能設備中實現皮秒級響應保護。

當我們在驚嘆于閃存技術創造的TB級存儲神話時，不應忘記那些在暗處默默守護的精密元件。P6SMB12CA這類看似不起眼的保護器件，恰似數字洪流中的堤壩，用納米級的智慧構筑起現代存儲文明的基石。隨著半導體工藝逼近物理極限，這種"隱形守護者"的創新，或將決定下一代存儲技術進化的速度與高度。
