軌道交通作為現代城市交通的核心載體，其控制與信號系統對電磁兼容性、瞬態電壓耐受性及系統可靠性要求極高。SMAJ8.0CA瞬態抑制二極管憑借其高精度鉗位能力、快速響應特性及緊湊封裝設計，在軌道交通信號傳輸、電源防護及通信接口等關鍵環節中發揮不可替代的作用。本文結合其核心參數與軌道交通行業特性，深入解析其技術優勢與應用價值。

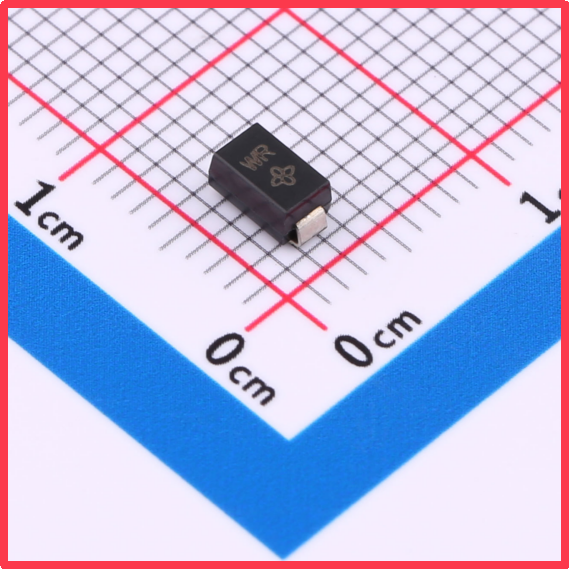

薩科微Slkor瞬態抑制二極管SMBJ12CA?產品圖

一、軌道交通系統中的瞬態電壓威脅

軌道交通系統面臨多重瞬態電壓干擾源：

1. 接觸網浪涌：列車受電弓與接觸網分離時產生的電弧放電，峰值電壓可達數千伏，持續時間為微秒級。

2. 開關電源噪聲：逆變器、斬波器等電力電子設備在高頻開關過程中，通過寄生電感耦合至控制電路的脈沖電壓。

3. 雷電沖擊：戶外信號機、軌道電路等設備直接暴露于雷電電磁脈沖（LEMP）環境下，需滿足IEC 62305標準要求。

4. ESD干擾：列車進出站時，乘客與金屬部件摩擦產生的靜電放電（ESD），接觸放電能量可達8kV，空氣放電能量達15kV。

上述干擾若未得到有效抑制，將導致信號失真、通信中斷甚至系統癱瘓。以某城市地鐵信號系統故障為例，2023年某線路因雷電浪涌擊穿CAN總線接口芯片，造成全線列車晚點2小時，直接經濟損失超500萬元。此類案例凸顯瞬態防護器件的重要性。

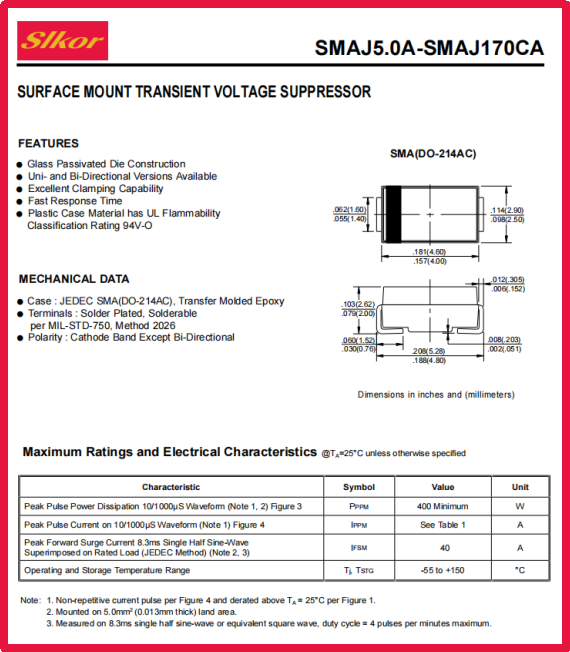

薩科微Slkor瞬態抑制二極管SMBJ12CA?規格書

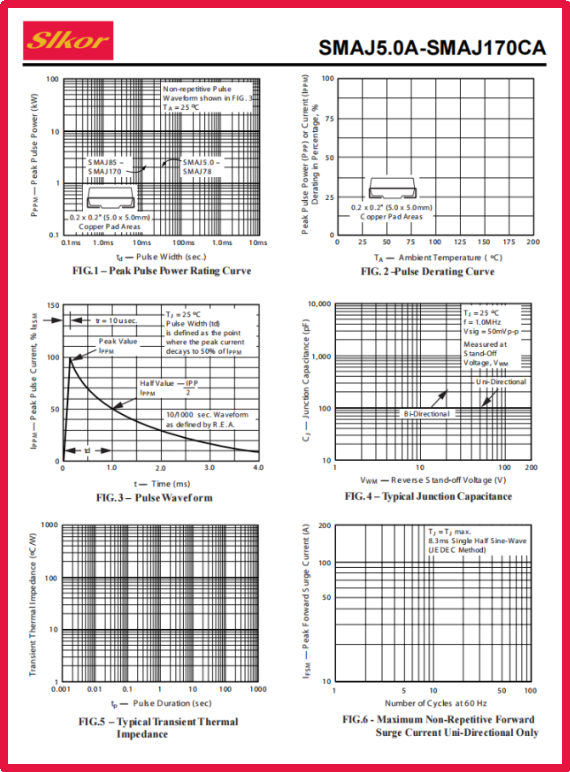

薩科微Slkor瞬態抑制二極管SMBJ12CA?相關參數

二、SMAJ8.0CA的技術特性解析

SMAJ8.0CA的參數設計高度契合軌道交通防護需求：

1. 鉗位電壓與擊穿電壓匹配性

1. 擊穿電壓范圍8.89V-9.83V，覆蓋信號系統常用5V、12V邏輯電平，避免誤觸發。

2. [敏感詞]鉗位電壓13.6V，低于典型TTL/CMOS器件（如74HC系列）的15V[敏感詞][敏感詞]額定值，確保后級電路安全。

3. 典型應用場景：在RS-485通信接口中，當±7V共模電壓疊加浪涌時，SMAJ8.0CA可將差模電壓鉗位至13.6V以內，保護MAX485芯片免受損壞。

2. 低漏電流與溫度穩定性

1. 反向漏電流50μA（25℃），在-55℃至+150℃范圍內溫漂系數僅0.1%/℃，適用于車載設備[敏感詞]溫度環境。

2. 對比競品：某品牌TVS在125℃時漏電流激增至200μA，而SMAJ8.0CA仍保持80μA以下，降低信號線直流偏置風險。

3. 快速響應與高浪涌吸收能力

1. 響應時間<1ps，遠快于氣體放電管（ns級）和壓敏電阻（μs級），可有效抑制納秒級脈沖。

2. 峰值脈沖功率400W（10/1000μs波形），滿足IEC 61000-4-5標準中浪涌測試等級4要求。

三、典型應用場景與電路設計

1. 信號線防護

在CAN總線接口中，采用雙向SMAJ8.0CA實現差模與共模保護：

· 差模防護：CAN_H與CAN_L之間并聯SMAJ8.0CA，抑制±13.6V差模浪涌。

· 共模防護：CAN_H/CAN_L分別對地并聯SMAJ8.0CA，鉗位±13.6V共模電壓。

· PCB布局要點：TVS距連接器距離≤5mm，走線寬度≥0.5mm，接地焊盤過孔數量≥2個，降低寄生電感。

2. 電源軌防護

針對12V電源軌，采用兩級防護架構：

· [敏感詞]級：并聯SMBJ12CA（擊穿電壓13.3V-14.7V），吸收大能量浪涌。

· 第二級：串聯SMAJ8.0CA，將殘壓進一步鉗位至13.6V，保護后級LDO及MCU。

· 實測數據：在30A/8μs組合波沖擊下，第二級輸出電壓波動<200mV，滿足EN 50155標準要求。

3. 車載傳感器接口防護

以編碼器信號線為例，采用SMAJ8.0CA+RC濾波網絡：

· TVS位置：靠近傳感器端子，抑制電機啟動時的反電動勢尖峰。

· 濾波參數：100Ω電阻+100pF電容，濾除10MHz以上高頻噪聲。

· 效果驗證：在-40℃至+85℃溫循測試中，信號完整性保持率>99.5%。

四、軌道交通行業認證與可靠性驗證

SMAJ8.0CA已通過多項軌道交通專項認證：

1. IEC 62236-3-2：車載電子設備電磁兼容性測試，在100V/m電場強度下誤碼率<10?12。

2. EN 50121-3-2：軌道旁設備輻射發射限值，滿足Class A要求。

3. MIL-STD-883H Method 1017：晶須生長測試，在85℃/85%RH環境下500小時無晶須產生。

4. AEC-Q101 Grade 1：車載級器件認證，失效率（FIT）<0.5。

五、技術迭代與行業趨勢

隨著軌道交通智能化發展，對TVS器件提出更高要求：

1. 低電容化：新一代SMAJ8.0CA-LF（低電容版本）將結電容從100pF降至35pF，適配高速以太網（100Base-T1）通信。

2. 集成化趨勢：某廠商推出四通道TVS陣列（如SM8S系列），單器件替代4個分立TVS，節省PCB面積40%。

3. 智能診斷功能：通過并聯熱敏電阻監測TVS溫度，實現故障預警，已在某高鐵信號系統中試點應用。

結語

SMAJ8.0CA瞬態抑制二極管通過精準的電壓參數設計、卓越的浪涌吸收能力及嚴格的可靠性驗證，為軌道交通控制與信號系統構建起堅實的瞬態防護屏障。隨著列車運行速度提升至400km/h、通信速率向5G演進，對TVS器件的響應速度、功率密度及智能化水平提出更高挑戰。未來，通過與SiC/GaN等寬禁帶半導體技術融合，瞬態防護器件將在軌道交通領域釋放更大價值。
