在電子設備的"身體"里，靜電就像看不見的"小惡魔"，隨時可能給精密元件致命一擊。今天要介紹的SD15C靜電保護二極管，就像電路中的安全氣囊，用它的"鋼筋鐵骨"守護著設備的核心部件。讓我們通過幾個生活化的比喻，揭開這個元器件的神秘面紗。

薩科微Slkor瞬態抑制二極管SD15C產品圖

一、參數里的"安全密碼"

1. VRWM 15V：電路的"安全紅線"
想象你家電路總閘標著"220V"，SD15C的VRWM參數就像這個安全閾值。當電路正常工作時，只要電壓不超過15V，二極管就像關緊的防盜門，安靜地守護在旁。這個參數決定了它最適合保護低壓設備，比如藍牙耳機、智能手環等可穿戴設備。

2. VBR 16.7V：精準的"觸發開關"
當電壓超過16.7V時，二極管會立即啟動保護模式。這個設計就像汽車的安全氣囊觸發機制——既要避免誤觸發（比如正常剎車時的顛簸），又要確保在真正碰撞時及時彈出。16.7V的最小擊穿電壓，保證了在關鍵時刻絕不"掉鏈子"。

3. IR 1μA：嚴防"暗流涌動"
反向漏電流就像門縫里漏進來的冷風，雖然微小但長期存在會影響設備壽命。SD15C的1μA漏電流相當于200年才漏完1度電，特別適合電池供電的物聯網設備，再也不用擔心保護元件變成"偷電賊"。

4. VC 38V：過壓"安全氣囊"
當遭遇ESD靜電放電這種"車禍現場"時，二極管會瞬間把電壓鉗制在38V。這個數值就像安全氣囊的緩沖力度，既要保護乘客（后級電路），又不能用力過猛造成二次傷害。

5. CJ 68pF：數據通道的"減速帶"
結電容就像高速公路的限速標志，68pF的容量意味著它特別適合高頻信號線路。比如在USB 3.0接口中，這個電容值既能有效抑制靜電，又不會讓高速數據傳輸變成"龜速爬行"。

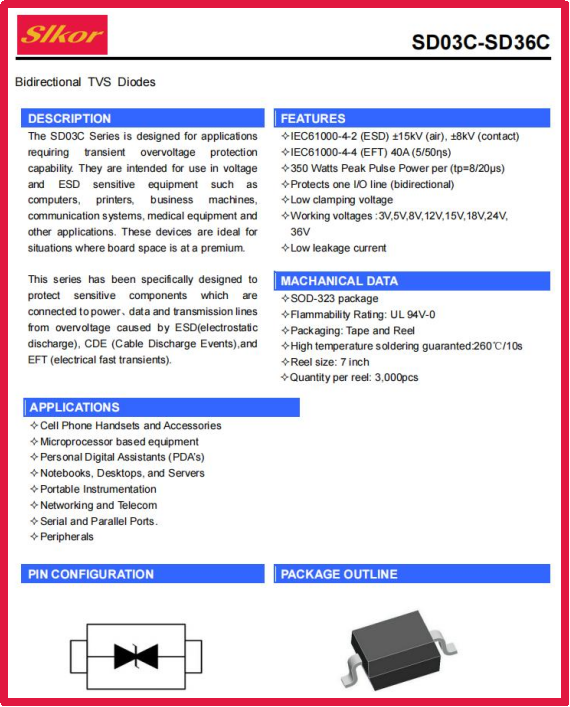

薩科微Slkor瞬態抑制二極管SD15C規格書

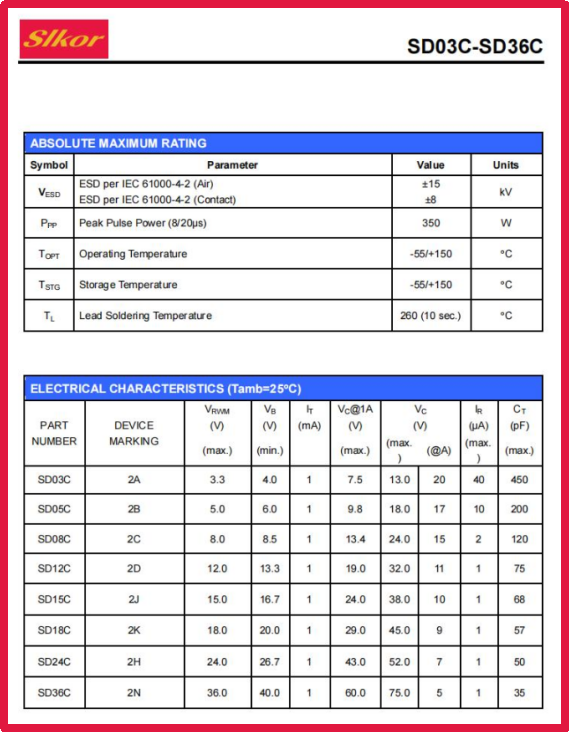

薩科微Slkor瞬態抑制二極管SD15C相關參數

二、應用場景的"變形金剛"

1. 消費電子的"貼身保鏢"
在TWS耳機充電盒里，SD15C就像隱形保鏢。當用戶帶著靜電觸摸充電口時，它能在納秒級時間內將萬伏高壓轉化為安全電壓，保護脆弱的充電芯片不受傷害。

2. 汽車電子的"安全衛士"
現代汽車有上百個電子控制單元，SD15C的SOD-323封裝（2.5mm×1.25mm）如同微型盾牌，輕松嵌入各種狹窄空間。在車載USB接口中，它既要承受-40℃到125℃的溫差，又要抵御人體模式8kV的靜電沖擊。

3. 工業設備的"防彈衣"
在工業PLC控制器中，SD15C組成靜電防護矩陣。當生產線上的機械臂產生感應靜電時，這些小元件能形成防護網，避免昂貴的控制芯片被靜電擊穿。

三、選型時的"避坑指南"

1. 封裝選擇：螺螄殼里做道場
SOD-323封裝雖然小巧，但對焊接工藝要求更高。就像在米粒上雕刻，需要精準的貼片設備。對于空間緊張的智能手表主板，這是[敏感詞]選擇；但在振動強烈的工業設備中，可能需要考慮帶引腳的SMA封裝。

2. 參數平衡：魚與熊掌的抉擇
鉗位電壓VC并非越低越好。就像安全氣囊，緩沖力度過大可能傷及乘客。在高速數字電路中，過低的VC值可能導致信號失真，需要根據具體應用在保護強度和信號質量間找平衡。

3. 溫度考量：冰火兩重天的考驗
SD15C的-55℃到150℃工作溫度范圍，讓它能勝任從北極科[敏感詞]到沙漠光伏系統的各種環境。但在選型時要注意，[敏感詞]溫度下參數會有約10%的漂移，需要預留設計余量。

四、未來演進的"進化論"

隨著5G和物聯網的發展，靜電防護器件正在經歷三大進化：

1. 微型化：從SOD-323向更小的DFN0603封裝演進

2. 集成化：?jiǎn)晤w芯片集成多路保護，像瑞士軍刀般全能

3. 智能化：自帶狀態監測，像黑匣子記錄靜電事件

SD15C這類經典元件，就像電路世界里的"瑞士軍刀"，用扎實的參數和可靠的性能，構筑起電子設備的防護長城。下次當你享受智能設備帶來的便利時，別忘了這些默默守護的"安全衛士"們，它們正在用納秒級的反應速度，為你阻擋著看不見的電子風暴。
