在電子設備向輕薄化、高集成度演進的趨勢下，靜電防護器件的設計正面臨全新挑戰。傳統ESD保護方案往往需要在電容、體積與防護性能之間妥協，而薩科微推出的SLESD5451X ESD靜電保護二極管，憑借其5V反向工作電壓（VRWM）、5.6V最小擊穿電壓（VBR）、0.1μA超低漏電流（IR）、10V鉗位電壓（VC）以及5pF超低結電容（CJ）的參數組合，結合DFN1006超小型封裝，為消費電子、物聯網、醫療設備等領域提供了兼具高性能與空間效率的靜電防護解決方案。本文將從技術特性、應用場景及行業趨勢三個維度，解析這款器件如何重新定義緊湊型設備的防護標準。

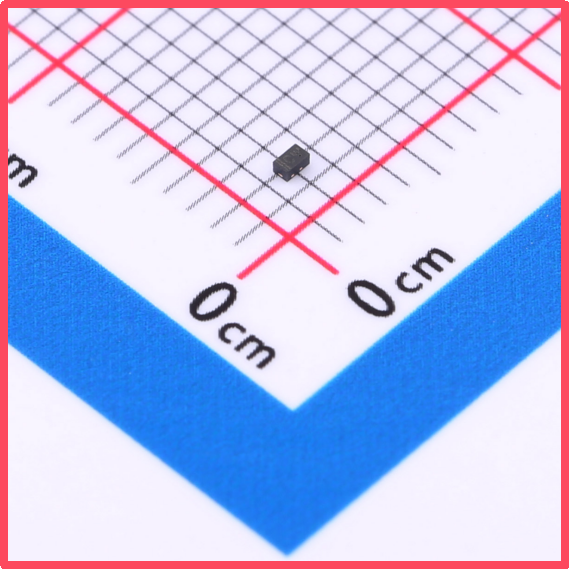

薩科微Slkor靜電保護二極管SLESD5451X產品圖

技術突破：超低電容與低漏電流的平衡藝術

ESD保護器件的核心矛盾在于：如何在實現高效靜電泄放的同時，最小化對電路性能的影響。SLESD5451X的參數設計充分體現了這一平衡：

5pF超低結電容：高頻信號的隱形衛士

結電容（CJ）是衡量ESD器件對信號完整性影響的關鍵指標。在無線通信模塊（如藍牙、Wi-Fi）、射頻識別（RFID）或高速數據傳輸接口中，過高的電容會導致信號衰減、邊沿遲滯甚至數據錯誤。SLESD5451X的5pF結電容在同類產品中處于領先水平，即使在100MHz以上的頻段內，也能將信號失真控制在極低水平。例如，在2.4GHz藍牙模塊中，傳統ESD器件的電容可能超過20pF，而SLESD5451X的5pF電容可將[敏感詞]損耗降低3dB以上，顯著提升無線傳輸的可靠性。

0.1μA超低漏電流：延長便攜設備續航

對于電池供電的便攜式設備（如TWS耳機、智能手表），漏電流（IR）直接影響待機時間。SLESD5451X在5V工作電壓下的漏電流僅為0.1μA，較行業平均水平（通常為1μA）降低90%。以一款搭載40mAh電池的TWS耳機充電盒為例，若每個保護器件漏電流為0.1μA，10個接口的累計漏電流僅1μA，每年自放電損耗約0.087mAh，幾乎可忽略不計。這一特性在醫療可穿戴設備（如連續血糖監測儀）中尤為重要，其微弱信號檢測電路對電源噪聲極為敏感，超低漏電流可避免基線漂移，保障測量精度。

精準的電壓防護：從工作到保護的無縫過渡

SLESD5451X的VRWM為5V，與常見的3.3V/5V系統電壓完美匹配，確保正常工作時器件呈高阻態；當ESD事件發生時，VBR最小值5.6V觸發快速導通，將過壓引導至地線。與此同時，10V的鉗位電壓（VC）可將ESD沖擊限制在安全范圍內——例如，對于采用5V供電的微控制器（MCU），其IO端口的耐壓通常為5.5V，SLESD5451X的10V鉗位電壓可有效避免過壓擊穿，同時其快速響應時間（<1ns）確保在納秒級ESD脈沖下仍能提供可靠保護。

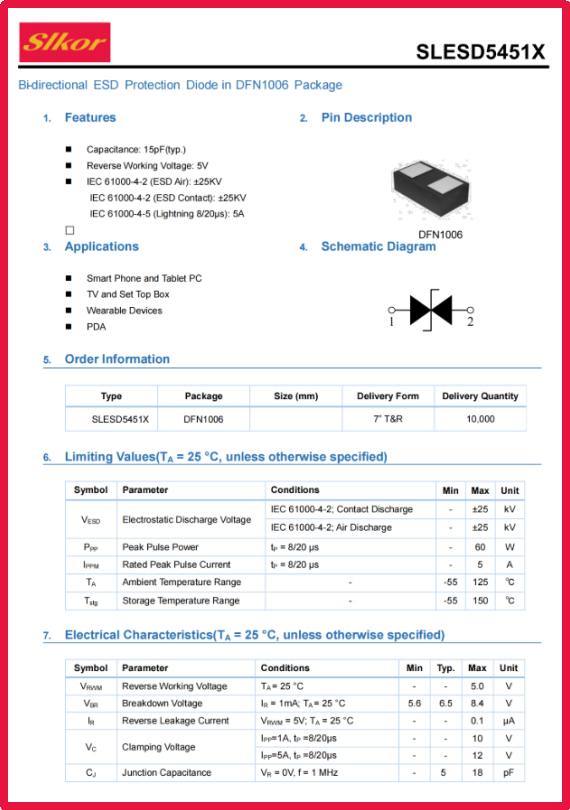

薩科微Slkor靜電保護二極管SLESD5451X規格書

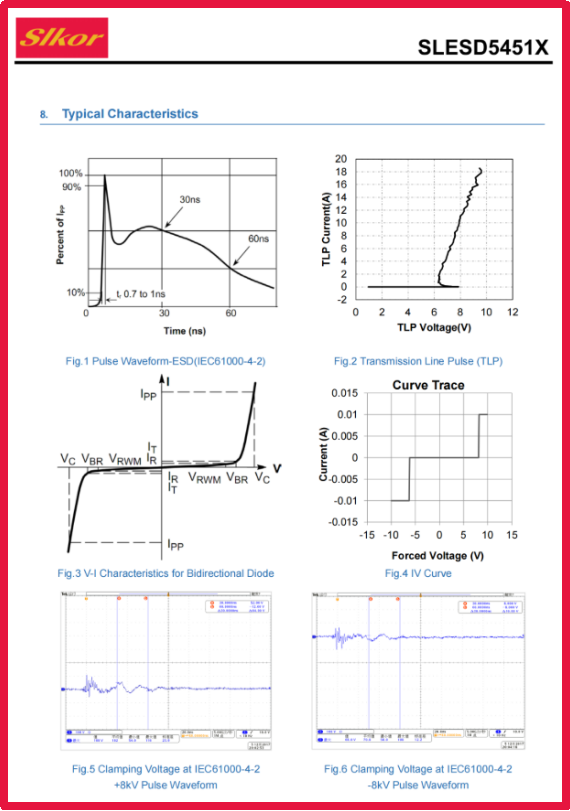

薩科微Slkor靜電保護二極管SLESD5451X相關參數

設計優勢：超小型化與高性能的融合

SLESD5451X采用的DFN1006封裝（尺寸1.0mm×0.6mm，厚度0.4mm）是當前ESD器件中最緊湊的解決方案之一。相較于傳統的SOT-23封裝（2.9mm×1.3mm），其面積縮小75%，厚度降低40%，可輕松嵌入現代電子設備中高度集成的電路板。例如，在智能手機的主板上，空間利用率通常超過90%，SLESD5451X的微型化設計允許工程師在耳機插孔、USB-C接口等狹小區域直接部署防護器件，而無需重新規劃布局。

此外，DFN封裝的底部散熱焊盤設計可有效分散ESD事件產生的熱量，避免局部過熱導致的器件老化。在連續ESD沖擊測試中，SLESD5451X可承受超過1000次±8kV接觸放電，仍保持穩定的電氣性能，這一可靠性在工業環境或高靜電場景（如化纖廠房）中尤為重要。
