現在國內檢測設備的創業市場實在數太火了

本月初，我剛剛發布了一個數據，統計了全球53家半導體缺陷檢測設備的供應商數據。這才過去兩周的時間，我這里有收集到三家供應商信息，而且都是中國大陸的廠商 -- 基本每周增加1到2家 ...

 其實這個領域的技術門檻很高。按照之前某個行業大佬給我的指點：

目前國內很多缺陷檢測設備還是停留在AOI的階段，分辨率都在0.5um以上。而真正意義上的納米級檢測設備，無論是有圖形還是無圖形，一般明場的準入門檻必須達到小于250nm，而暗場的門檻是小于100nm

有圖形檢測一般對標KLA的2139（明場）和PUMA 93XX/95XX（暗場）；無圖形的一般以KLA的 Surfscan為基準（目前這塊國內好像有幾家已經做得相當不錯，技術指標可以達到SP3甚至S號稱對標SP6）

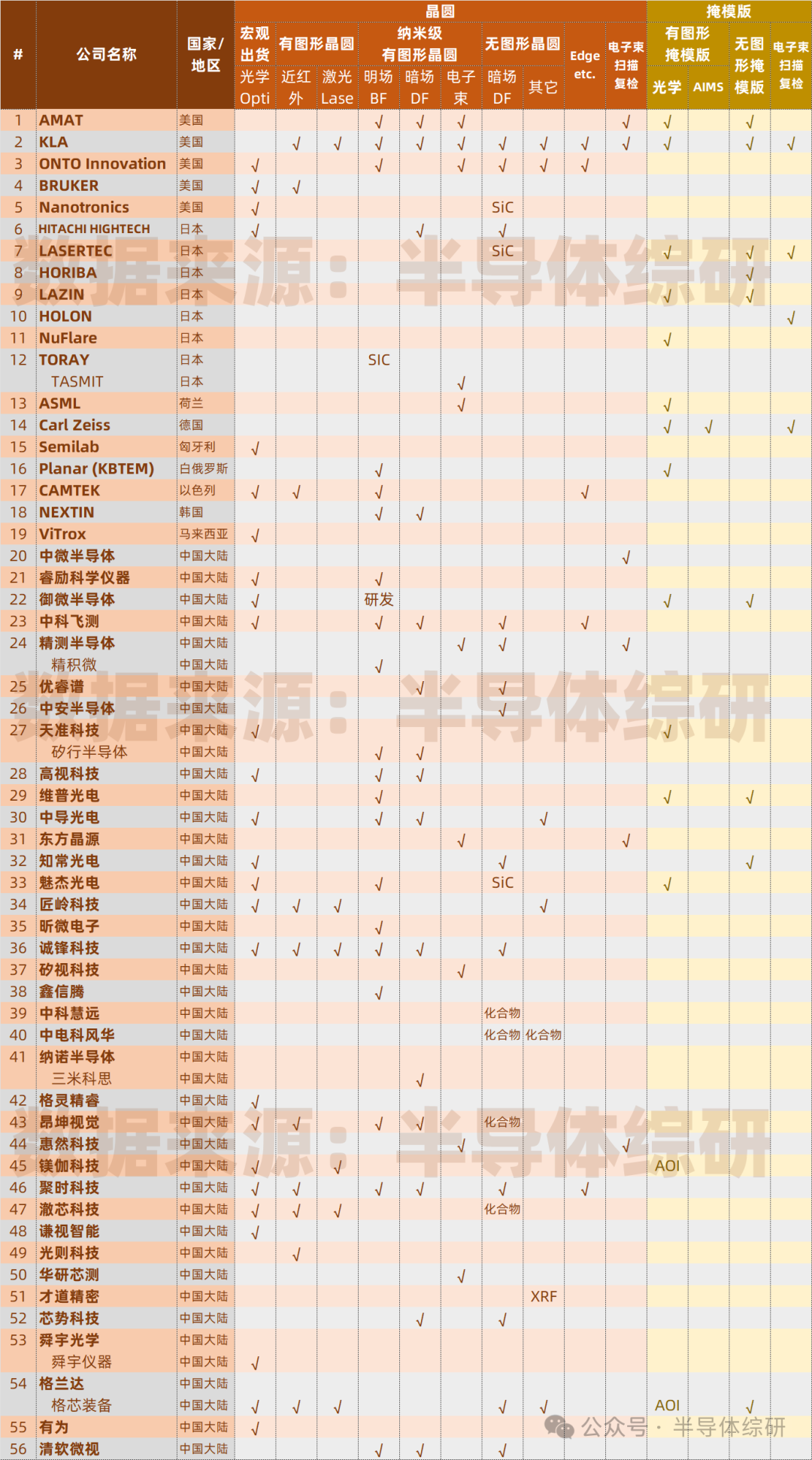

目前限于能力有限，我還無法對收集到的56家供應商（其中37家是中國大陸廠商）進行更細致的技術分級統計。只能先做個相對簡單的統計表格供大家參考一下

大家發現任何問題，或者有任何建議，請留言和我交流。謝謝您的支持了
